Tubing Size TXX |
Ordering Information | Dimensions | LOKTOOLTM | ||||

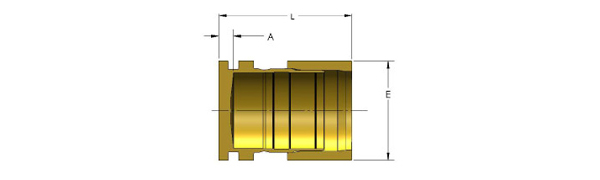

FittingMaterial | Shape | Fitting SizeTXX | Part Length (Uninstalled) L | E | Take-Out A | InstallationTool Kit | |
3/8 | BR | - CAP - | T06 | 1.47 | 0.91 | 0.24 | IT20 |
1/2 | BR | - CAP - | T08 | 1.47 | 0.91 | 0.24 | IT20 |
5/8 | BR | - CAP - | T10 | 1.65 | 1.02 | 0.24 | IT20 |
3/4 | BR | - CAP - | T12 | 1.76 | 1.19 | 0.21 | IT20 |
1 | BR | - CAP - | T16 | 2.33 | 1.53 | 0.29 | IT50 |
1-1/4 | BR | - CAP - | T20 | 2.62 | 1.86 | 0.31 | IT50 |
1 - 1/2 | BR | - CAP - | T24 | 2.98 | 2.21 | 0.34 | IT50 |
2 | BR | - CAP - | T32 | 3.86 | 2.88 | 0.42 | IT50 |
